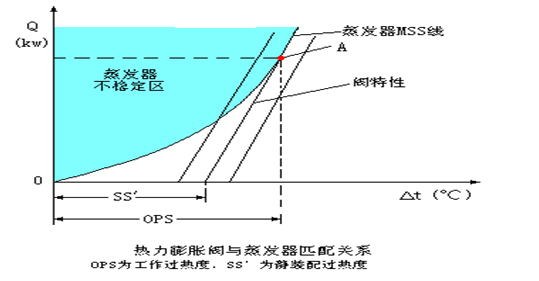

空氣源熱泵的膨脹在出廠后,已經與蒸發器進行最佳“匹配”。“匹配”就是要求膨脹閥和蒸發器一起工作能夠穩定運行的同時,產生最大的能量。每臺蒸發器均存在一條最小的穩定信號線(MSS線),如圖二。從圖可知,在蒸發器的MSS線上,不同的制冷劑均對應一臨界過熱度;當蒸發器工作在MSS線左側,則制冷系統將不穩定,若工作在MSS線右側,系統工作穩定但過熱度太大而蒸發器的利用率不高;斜線為熱力膨脹閥的靜態線,理論上,工作點A應該是最佳匹配點,此時蒸發器過熱度處于臨界狀態,制冷量最大且處于臨界穩定狀態。

要保證膨脹閥工作在最佳匹配點,就必須保證膨脹閥合適的過熱度。專用空調的膨脹閥合適的過熱度是5~8℃,它由靜裝配過熱度與有效過熱度組成。圖四顯示了專用空調膨脹閥的典型靜態性能曲線,它的靜態特性指出了其容量和蒸發器出口氣態制冷劑過熱度的關系。使閥門開始開啟所需要的過熱度稱為開啟過熱度(A點),又叫靜裝配過熱度,一般的靜裝配過熱度約為3℃。從熱力膨脹閥開始開啟至額定開度所需要的過熱度增量(即線段AB),稱為膨脹閥的有效過熱度或可變過熱度。其數值的大小與彈簧的剛度及閥芯的行程有關,一般有效過熱度約為2~5℃,通常把熱力膨脹閥的靜裝配過熱度與有效過熱度之和稱為工作過熱度,即平時所說的過熱度。因此,我們只有保證過熱度在A、B兩點之間,膨脹閥才能達到最大冷量,又不會引起濕沖程。專業空調過熱度都要求在5~8℃之間。如果發現過熱度不在該范圍內,就要進行調整。
